3D建模软件如何快速获取装配体的整体尺寸？
3D建模软件如何快速获取装配体的整体尺寸？

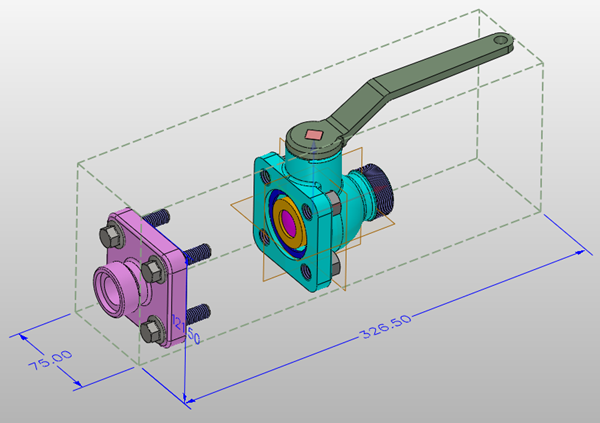

在装配体设计完成后，常需要获取整体的长宽高外形尺寸，用于包装设计、空间校核或BOM信息填写。软件提供了两种方式：一种是通过属性面板直接查看物理数据，另一种是通过PMI包络框在图形区生成尺寸标识。下面分别介绍两种方法的操作步骤。
问题描述：
装配体中，如何获取整体长宽高数值？
步骤指引：
方法一：

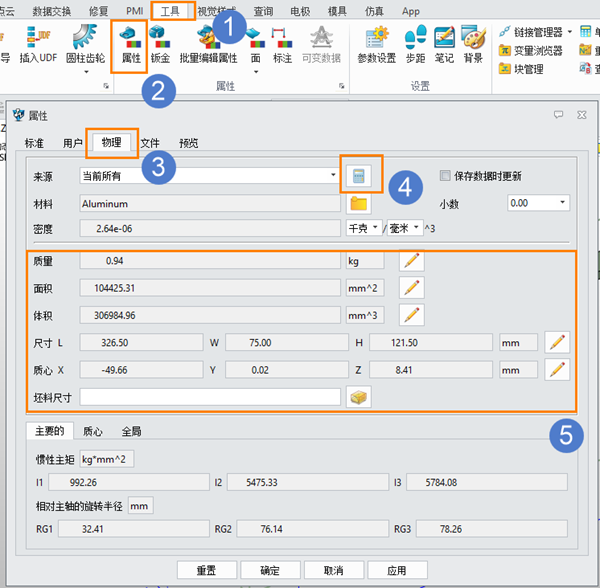

点击功能 【工具】-【属性】，在弹出的对话框中【物理】页面，点击【更新】按钮，下方即可显示整体长宽高及其他数据信息。
方法二：

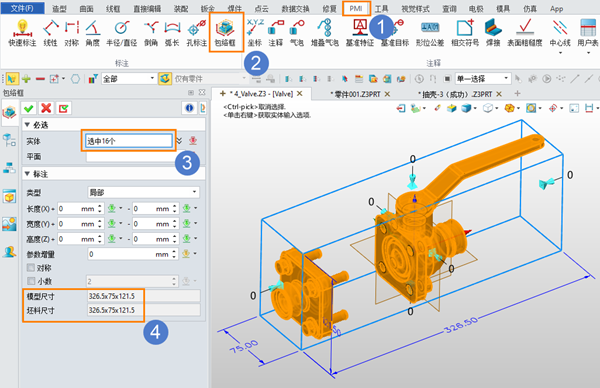

点击功能【PMI】-【包络框】，选择需要计算的实体，即可有整体长宽高尺寸，确定后会在图面上标识。
通过属性面板可获取装配体长宽高及质量、体积等完整物理数据；通过包络框则可在模型中直观显示尺寸标注。两种方法可按需选用。如有其他疑问，欢迎在评论区留言。祝您设计顺利！
